集中濾過オーバーフロー給水排水

３０センチ水槽８本にて、集中濾過オーバーフローを作成しました。
ラック	水槽	給水、排水
照明	濾過槽	完成

給水、排水

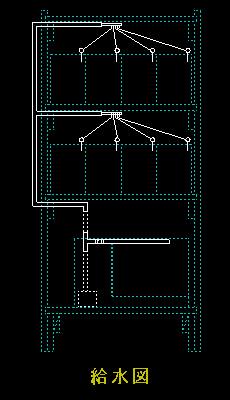

給水配管図

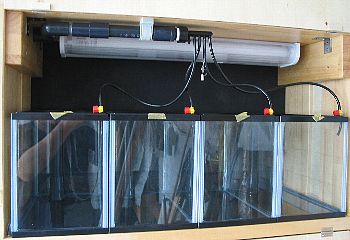

給水管はポンプから、ＶＰ１６ミリ管にて、配管しました。
格段の給水管末端部は、５分岐できるカクダイ製の散水用品です。
チューブにて水槽へ給水です。水量調節はミニコックを使用しました。

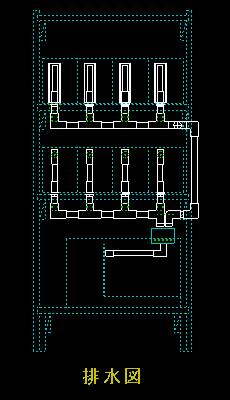

排水配管図

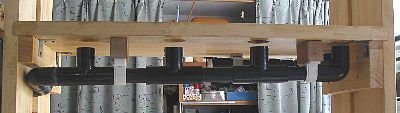

水槽内配水管は２０ミリとし、濾過槽への排水管は２５ミリとしました。
排水管は少し水勾配を設けています。

各段給排水見上図

平面的にはこのような配置としました。
