集中濾過オーバーフロー水槽

３０センチ水槽８本にて、集中濾過オーバーフローを作成しました。
ラック	水槽	給水、排水
照明	濾過槽	完成

水槽

水槽は、30センチ水槽を８本です。

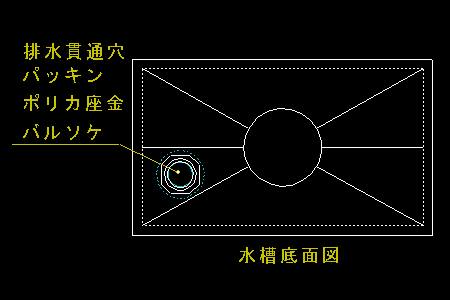

排水用水槽加工図

排水用貫通穴は水槽底面の補強を避けた位置です。
止水はパッキンを内外入れる事で、漏水はありませんでした。

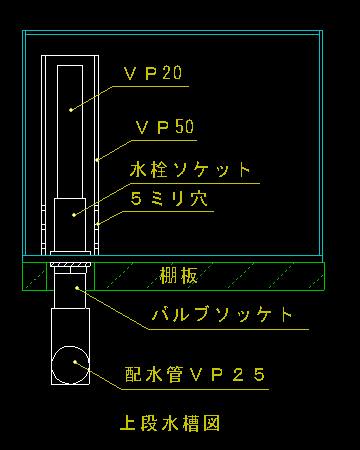

上段水槽断面図

水槽内配水管は２０ミリとし、５０ミリの２重管としました。
２重管は排水穴5ミリ、10ミリピッチ、３段、穴あけしました。
濾過槽への排水管は２５ミリとしました。

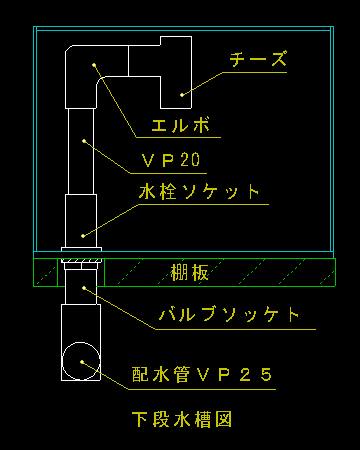

下段水槽断面図

下段水槽は、エルボとチーズにて、排水としました。
チーズの排水口には、ネットを付けます。
上段と同様に排水管は、水槽内２０ミリ、濾過層へは２５ミリとしました。
